产品概括

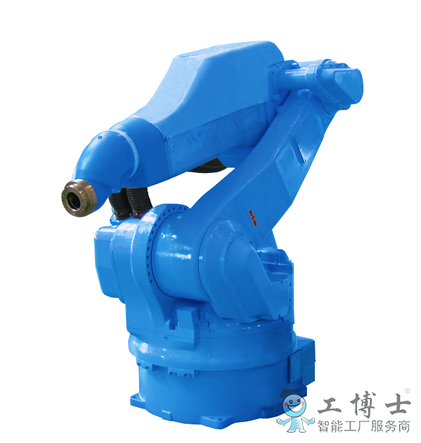

6轴垂直多关节
负载：20Kg
动态范围：2900mm
控制柜：NX100
用途：搬运、喷涂
产品详情
适合汽车车身等大型工件的喷涂作业；手臂上可搭载CCV，齿轮泵等配置；内压室等内置电磁阀，电气调压阀，从而实现完美的喷涂控制。
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
机器人型号
EPX2900
适用控制柜
NX100
设置
F
自由度
6
可搬质量
20kg
垂直伸长度
4410mm
水平伸长度
2900mm
重复定位精度*2
±0.5mm
动作范围
S轴（旋转）
-150° ~ +150°
L轴（下臂）
-50° ~ +110°
U轴（上臂）
-70° ~ +90°
R轴（手腕旋转）
-360° ~ +360°
B轴（手腕摆动）
-360° ~ +360°
T轴（手腕回转）
-360° ~ +360°
*大速度
S轴（旋转）
155°/s
L轴（下臂）
125°/s
U轴（上臂）
155°/s
R轴（手腕旋转）
450°/s
B轴（手腕摆动）
550°/s
t轴（手腕回转）
650°/s
容许力矩
R轴（手腕旋转）
72.0N.m
B轴（手腕摆动）
51.5N.m
t轴（手腕回转）
19.6N.m
容许惯性力矩
（GD2/4）
R轴（手腕旋转）
2.45kg.m2
B轴（手腕摆动）
1.2kg.m2
T轴（手腕回转）
0.20kg.m2
本体质量
1030kg
电源容量*3
5.0kVA
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：但是，在+5°~+10°的动作范围内，R轴的动作范围会有-260°~-65°，+60°~+260°的限制。
*5：但是，在-145°~-20°，+215°~+260°的动作范围内，B轴的动作范围会有-195°~+15°的限制。
*6：-40°~+180°（S轴:-90°~+90°）
-40°~+120°（S轴:+90°~+120°）
-40°~+120°（S轴:-90°~-90°）
